智能高压变频脉冲电源系统，是江苏一品环保科技有限公司联合国内著名高校电力电子研究中心，组织多名来自除尘电源企业的资深研究人员和海归博士研究生，历时四年，应用自动控制技术、电力电子技术、通信技术、计算机技术的新科研成果，自主开发的具有自主知识产权的智能高压变频脉冲电源系统，采用基于模糊数学与神经网络的智能控制模式，真正实现降低电除尘器能耗、提高电除尘器收尘效率，除尘效率明显高于市场上现有的传统工频和高频除尘电源。
一、原理结构

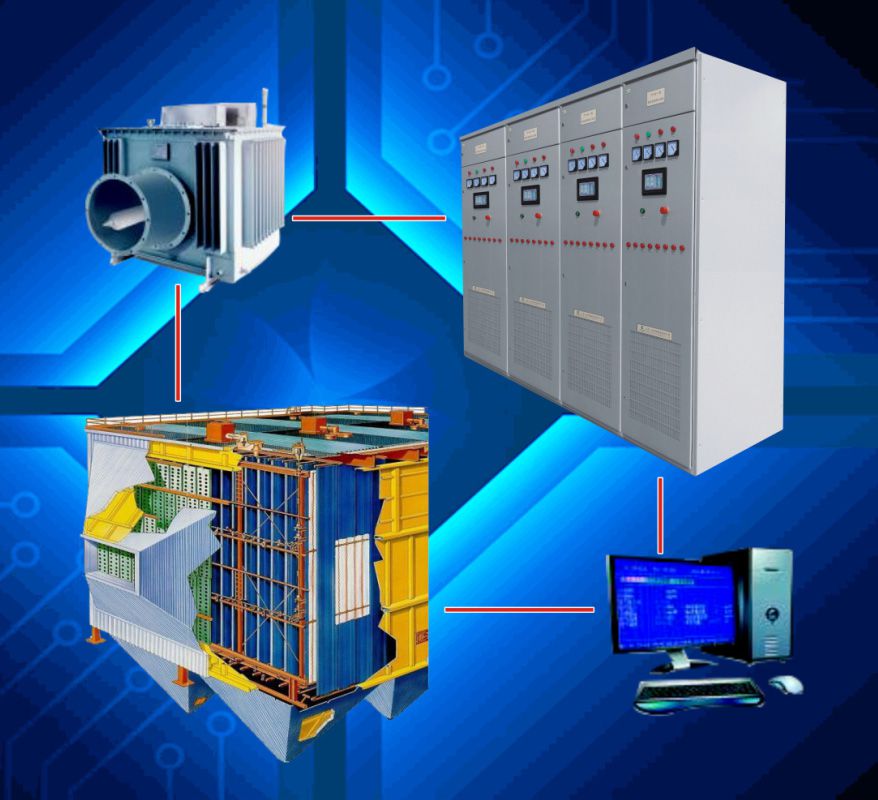

主站监控系统+高低压电源系统+除尘本体
智能高压变频脉冲电源系统能实现对电除尘器高低压设备的供电控制、故障保护、优化控制和远程通讯，能够向电除尘器本体电场提供纯直流或幅度、宽度、频率、周期灵活可变的高频脉冲供电波形，在提高除尘效率、降低粉尘排放的同时较大幅度地降低电除尘器的运行能耗，保证电除尘器始终运行在较佳状态。与现有技术相比，可降低电除尘器出口粉尘排放30%～70%，同时平均降低电除尘器高压运行能耗70%以上。
|
|
|
|
二、技术优势：
模糊数学+神经网络专家控制系统 |
多控制器并行控制系统 |
|
|
更高运行电压和更大输入功率 |
电源转换效率高 |
|
|
 |
 |
 |
 |
|
|
? 采用多种电场供电技术
? 采用高低压优化控制系统
? 采用高标准的电磁兼容技术
? 采用实时工况双闭环优化控制系统

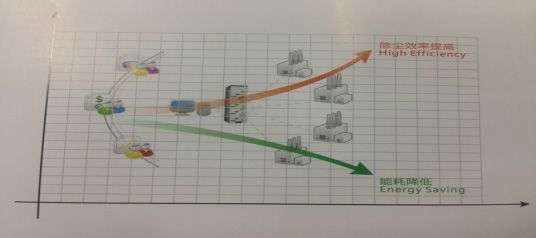

节能特性：
采用此电源系统可以降低电除尘器能耗、提高电除尘器收尘效率：
应用行业：
? 火力发电
? 冶金冶炼
? 石油化工
? 水泥建材
更高的运行电压和更大的输入功率
与工频50Hz高压电源相比，新型电源系统纯直流供电时的输出电压纹波通常小于5%，远低于工频电源35%-45%的纹波百分比；其闪络电压高，运行电压可达普通工频电源的1.3倍，使电除尘器能够保持在接近火花临界点电压运行；运行电流可达普通工频电源的1.5倍，在同样的电场里，增大有效功率的输入，减少粉尘排放，提高除尘效率。纯直流供电模式适用于除尘器前级电场等粉尘浓度较大的应用场合，可以有效地改善由于粉尘浓度过大而导致电晕封闭的现象。
电源转换效率高
新型电源系统采用三相输入，转换效率及输入功率因素较高，一般在0.9以上。由于电源的转换效率高，损耗小，纹波系数小，电源自身更加节能。同时，无缺相损耗，对电网的谐波污染明显减少。
模糊数学+神经网络专家控制系统
新型电源系统以模糊数学和神经网络控制方法为基础，建立完善的专家控制系统，彻底改变了传统电除尘控制器的控制方式，大幅提高新型电源系统智能化水平。
多控制器并行控制系统

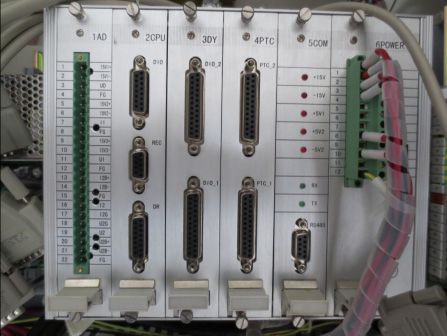

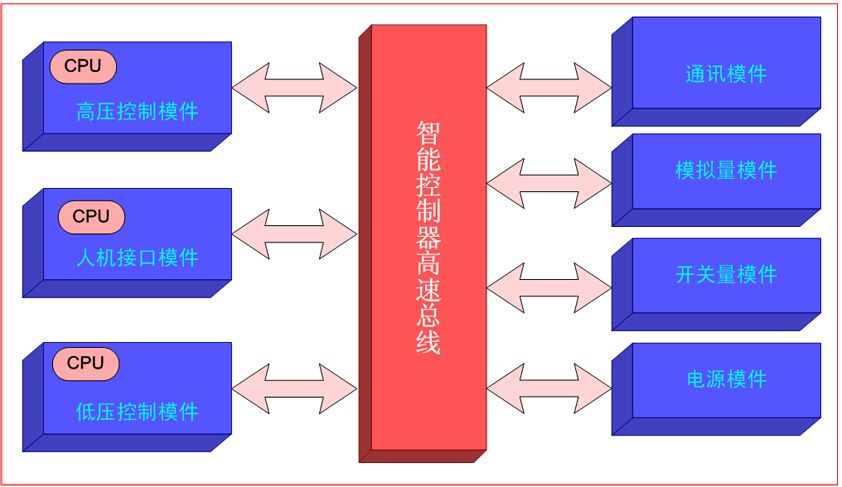

新型电源系统通过采用强大的多32位处理器并行处理架构，搭建了新型电源系统的核心硬件平台（见图），使产品的总体性能和软件升级能力有了显著提升。
采用多种电场供电技术
新型电源系统可以根据电场运行工况优化控制策略，向电场输出周期、频率、幅度、宽度灵活可变的脉冲供电波形，间歇运行时，电源的脉冲宽度和脉冲电流均可单独调整，并且在较短的脉冲持续时间内达到更高的除尘器电压峰值，增强粉尘的荷电收尘效果，在脉冲关断时间内，维持电场的收尘过程。新型电源系统根据工况的变化，自动调整送入电除尘器电场内的运行电压，充分利用R、L、C暂态过程的规律，充分利用电除尘器自身电感与电容的储能特性，较大限度地提高运行电压、降低运行电流，在维持或略提高除尘效率的前提下，大幅度降低电除尘器的运行电耗。

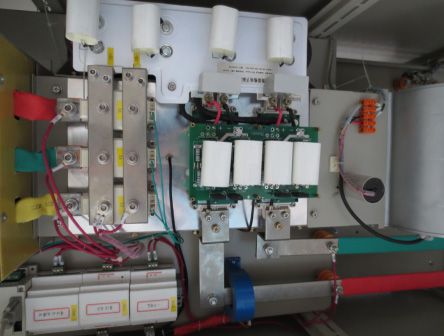

大功率IGBT逆变整流技术

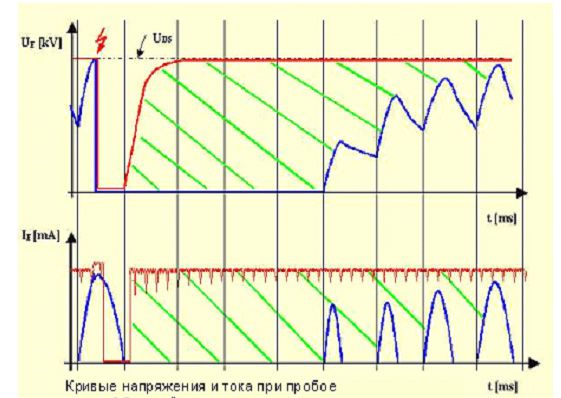

将大功率IGBT逆变整流技术应用在电除尘器的供电控制中，与传统的工频可控硅调压型电源相比，可以实现对电除尘电源输出波形和周期等参数的大范围调节，输出更加适合当前工况的供电波形，具有更加灵活快速的火花控制特性，电压恢复快速灵敏。
新型电源系统采用PWM脉宽调制技术，相比采用PFM调制技术的谐振式高频电源更容易实现大功率，可设计实现额定输出电流2.0A以上规格电源。
采用高低压优化控制系统
新型电源系统实现了高压和低压控制联动功能，能实现降功率振打或停电振打，大幅提高振打效果。
采用实时工况双闭环优化控制系统
新型电源系统实现了以烟气物理量和设备电参量为反馈的实时智能闭环控制和参数动态优化，大幅提高提效节能效果。

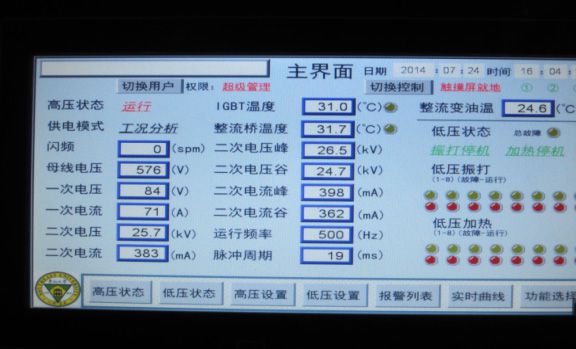

主站监控系统是一个可靠、安全、易于操作的电除尘器监控管理平台，实现了以烟气物理量和电控电参量为反馈的智能闭环控制和参数动态优化，实现了界面操作及数据管理一体化，为电除尘器的安全、高效运行提供了有力保障。

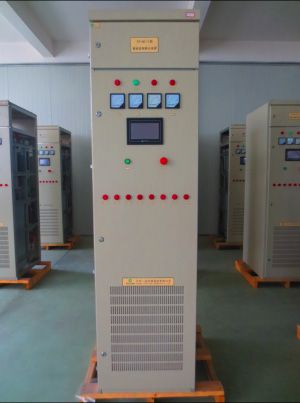

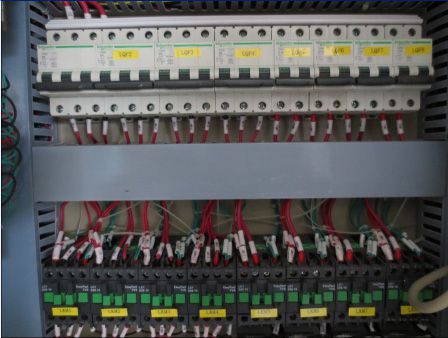

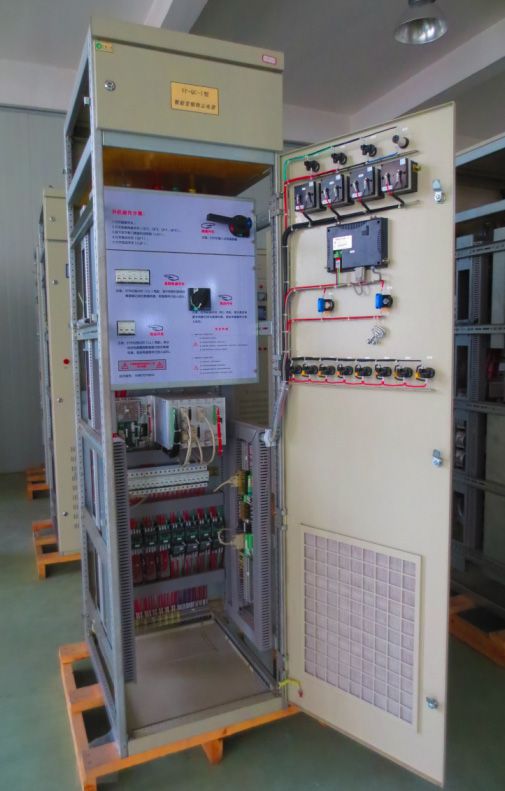

高低压电源系统：

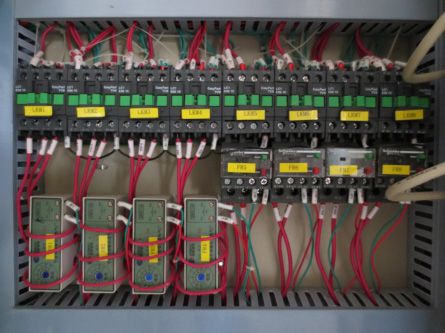

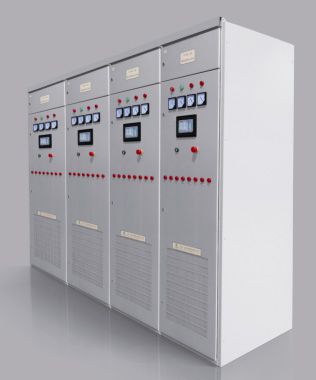

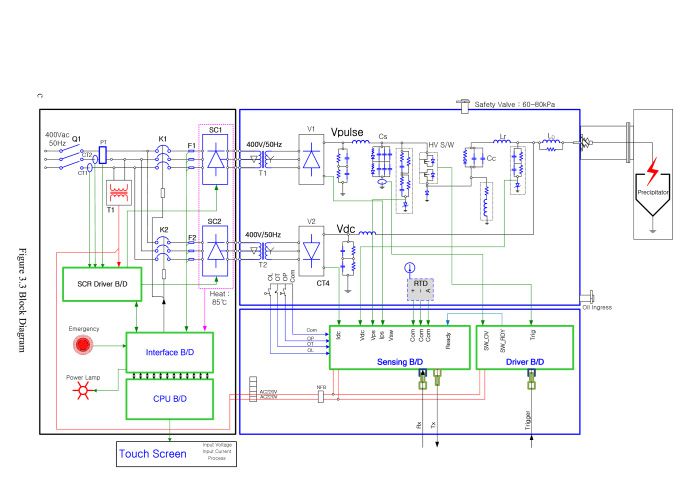

高低压电源系统分为高压电源系统和低压电源系统，主要由高低压一体电除尘器电源及控制装置和高频整流变压器组成。高压电源系统以高频开关逆变整流技术为基础，实现AC-DC-AC-DC的电源变换过程，为静电除尘器正常运行提供所需的直流高压电源或脉冲高压电源，为系统核心部分。低压电源系统提供电除尘器其它辅助设备工作电源。
三、技术参数
Technical Parameters
? 输入电源：三相AC 380V±10%，50Hz±2.0Hz
? 额定输出直流电压： 72kV
? 额定输出直流电流： 2000mA
? 通讯接口：RS-485 /以太网
? 装置柜体尺寸：600x800x2200（长x宽x高）
? 使用环境温度：控制装置周围环境温度为-5℃～+40℃，高频整流变压器周围环境温度不高于+40℃，不低于变压器油规定的凝点温度。
